通過前2節(jié)課的講解，我們都已經(jīng)知道了關(guān)于新模具為什么容易粘膜的原因以及解決的思路，可能各位小主會覺得意猶未盡，有沒有萬無一失的方法來解決新模具粘模問題呢？答案是：這個方法還真有！今天，小編直接“放大招”，與各位一起探討一種萬無一失確保新模具完全避免粘模的方法！

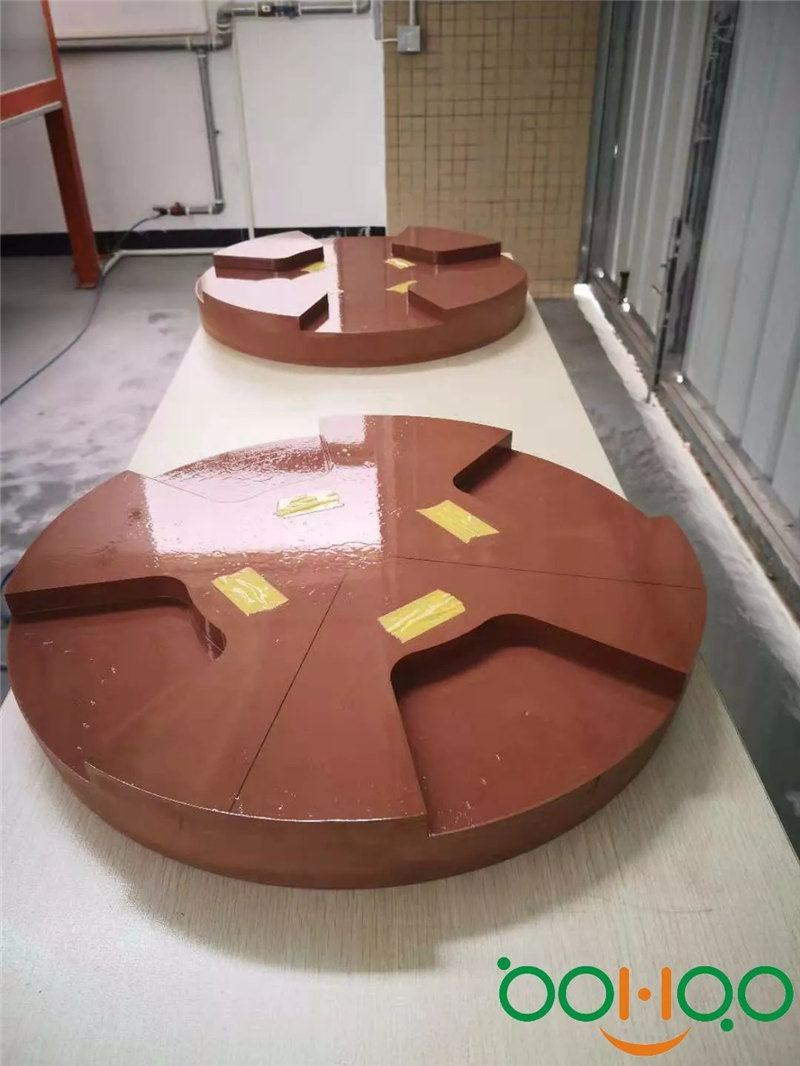

到底是什么神秘大法可以保證新模具不會粘模呢？小編先放出一張大圖給大家看看！
是的，你沒有眼花，也沒有看錯，這個方法就是PVA（聚乙烯醇）。
實際上PVA是一種分離模，在模具和制品之間形成物理屏障。PVA不是什么新技術(shù)，從玻璃纖維工業(yè)開始就一直存在，美國玻璃鋼廠幾乎家家都備有。
PVA不僅僅起到脫模劑的作用，更重要的是作為一個表面反應物，加速模具惰性表面的形成。
CREATING AN INERT MOLD SURFACE
創(chuàng)造一個惰性的模具表面
從研究中得出的結(jié)論是模具的初期磨合過程，這和我們當前所用的方法一樣簡單。過程如下：
1、準備模具和與其相容的PVA脫模劑
2、涂上PVA
3、涂上膠衣涂層(可選層壓)
4、膠衣充分固化
5、撕出膠衣并清潔模具
6、重復步驟1-5
7、完成涂覆PVA的 2次拉膜后，準備模具與脫模劑，在沒有PVA的情況下開始第一道工序。
本工序適用于涂膠衣的制品，不適用于磨砂和打磨初始件。如果制品不需要高光澤度，只需用PVA進行前兩個工序，不需要第三道PVA拉模。
這種方法的粘模率小于1%，如果PVA是合適的，使用兩次PVA后，模具表面將有足夠的惰性。
隨著PVA的合理運用，模具的磨合時間可以大大縮短，并且能大大降低粘模率。然而，PVA本身會引起一些問題。
兩個最常見的問題是：PVA腐蝕模具表面和聚苯乙烯腐蝕模具表面。這兩個問題歸根是薄層PVA引發(fā)的結(jié)果，不使用PVA比噴涂薄PVA更好。
薄層PVA的問題是：膠衣層滲出的聚苯乙烯被夾在薄膜和模具表面之間。當模具表面軟化和變形時，腐蝕就會發(fā)生。微觀上能看到模具表面腐蝕后的粘著，模具的腐蝕過程往往是緩慢的。
在樣品區(qū)噴上足夠厚的膜然后撕下做測試是很有必要的。撕下薄膜之后在燈光下照看，不應該出現(xiàn)針孔或氣孔。
PVA合理的應用包括使用虹吸杯槍，并從薄層逐步形成連續(xù)厚膜。
THE LOGICAL CONCLUSION
合乎邏輯的結(jié)論
劃重點啦！這里是對這些信息的總結(jié)：
● 聚酯模因膠衣涂層的表面活性而粘結(jié)。
● 模具膠衣的充分固化是減少表面反應活性的關(guān)鍵。
● 已磨合的模具有惰性表面。
● 如果在磨合過程中沒有使用PVA脫模，模具的13-15%區(qū)域?qū)吃谝黄稹?o:p>
● 脫模劑的類型對新模具的粘接影響很小。
● 假設(shè)模具充分被脫模劑覆蓋，脫模劑的層數(shù)與粘模率幾乎沒有關(guān)系。
● PVA加速了表面反應活性的降低，很快形成惰性狀態(tài)。
● PVA應用對新模具的成功使用有重要影響。
● PVA必須在連續(xù)模中應用。不使用PVA比薄PVA更好。
好了，答案已經(jīng)揭曉，小編任務也算是完成了，各位滿意的話，別忘了打賞，點個贊再走，謝謝！
特別聲明，本文章由博皓小編采集資料編輯（來自Boh.Lacovava）。
如想轉(zhuǎn)載請注明轉(zhuǎn)自廣東博皓復合材料有限公司微信公眾號。
打印
